Detectores PIMA para sistemas de alarma
PIMA fabrica detección cableada, para las zonas del panel y de sus expansores, y detección inalámbrica en dos líneas de radio: la de una vía, identificada con los números 143 y 187, y la de dos vías, identificada con el 743. Además de movimiento, la familia incluye contactos magnéticos, detectores de impacto, de rotura de vidrio, de humo, de gas y de inundación.
De pared De techo De exterior Contactos, impacto y humo Inalámbricos 143 y 187 Dos vías 743 Cómo elegir
Detectores de movimiento cableados
La línea cableada cubre interior de pared, techo y exterior, y se conecta a las zonas del panel y de sus expansores.
Detectores de pared
Para casas, oficinas, locales y bodegas. Cubren hasta 15 m y hay versión para cada necesidad: PIR básico, quad, tolerante a mascotas, antimasking y doble tecnología.
- Hasta 15 m
- Montaje de 1.8 a 3.1 m
- 9 a 15 Vcc
- -20 a +55 °C
Modelos: DPS300 · DPS320 · DPP310 · DPM310 · DMD320 · DKD320 · DPA550
Detalles técnicos
Los modelos de pared de 15 metros comparten formato: trabajan de 9 a 15 Vcc, operan de -20 a +55 °C y ofrecen resistencias de fin de línea seleccionables, control remoto del LED, óptica sellada, compensación de temperatura e inmunidad a radiofrecuencia hasta 2.7 GHz.

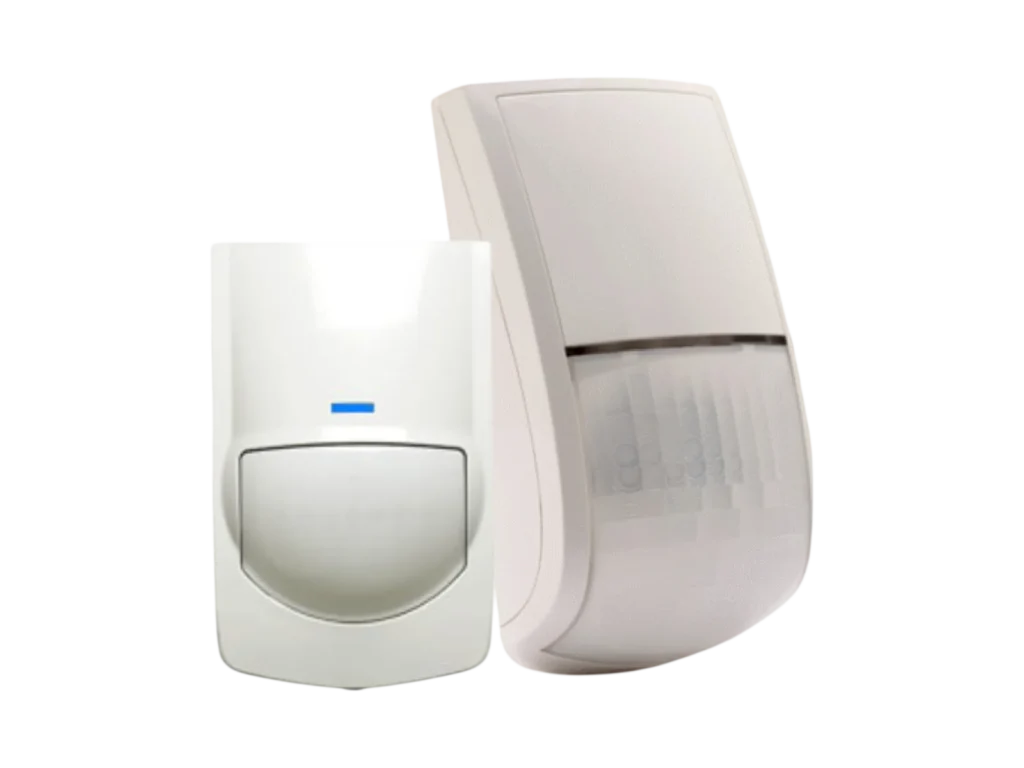

El DPP310 tolera mascotas de hasta 35 kg y se monta de 2.0 a 2.2 m. El DPA550 cubre un área de 14 × 14 m a 90° y se monta a 2.2 m.
Para montar los detectores de pared en esquina o en muro existe el soporte BRA300.
Detectores de techo

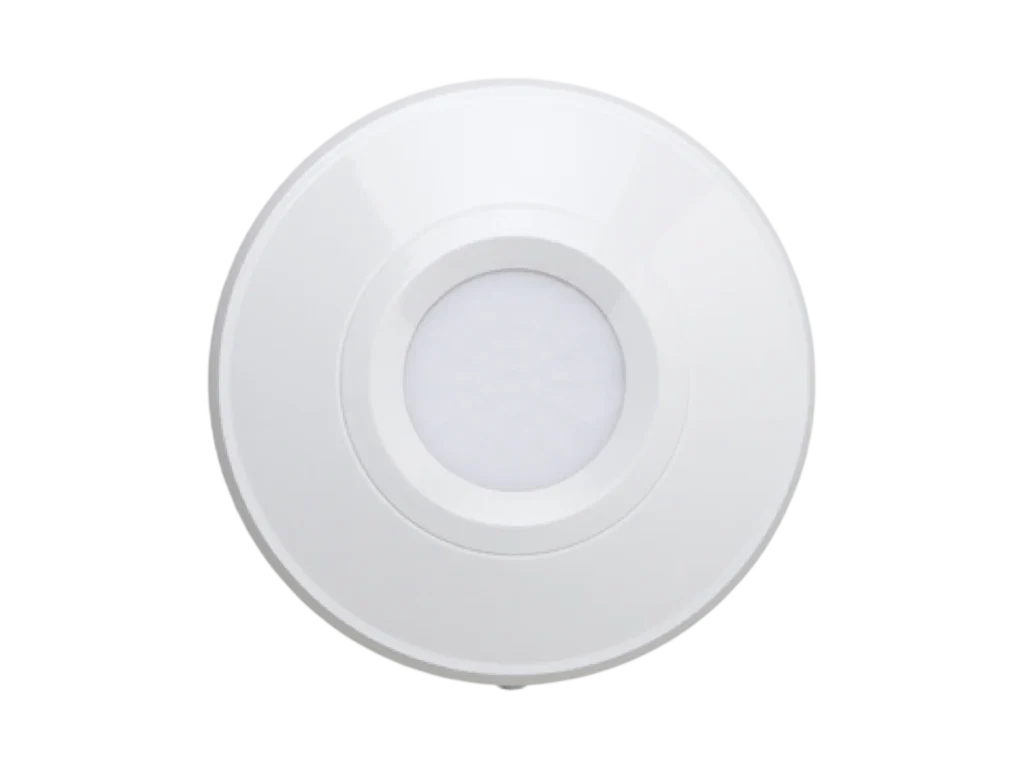

El DPQ360 y el DMD360 se instalan en techo, de 2.4 a 4 metros de altura, y cubren alrededor del punto de montaje. El DPQ360 es PIR quad y el DMD360 suma doble tecnología y antimasking.
- 360°
- Montaje de 2.4 a 4 m
- 108 × 108 × 31 mm
- 90 g
Modelos: DPQ360 · DMD360
Detectores de exterior
Usan dos o cuatro PIR que tienen que detectar al mismo tiempo para dar alarma, con microonda y antimasking. Los dos se alimentan de 9 a 24 V, en CA o CD.
- Alcance de 2 a 12 m
- 90° o 180°
- Antimasking
- 9 a 24 V CA o CD
Modelos: DMX302 · DMX304
Detalles técnicos
En el DMX302, dos PIR miran zonas que no se traslapan y el detector solo da alarma cuando ambos se activan a la vez. Tiene alcance ajustable de 2 a 12 m, cobertura de 90° que gira hasta 180°, inmunidad a luz blanca de más de 50,000 lux, relevador auxiliar programable NA o NC para CCTV o iluminación y salidas de alarma y de nivel de luz. Opera de -20 a +55 °C y pesa 400 g.

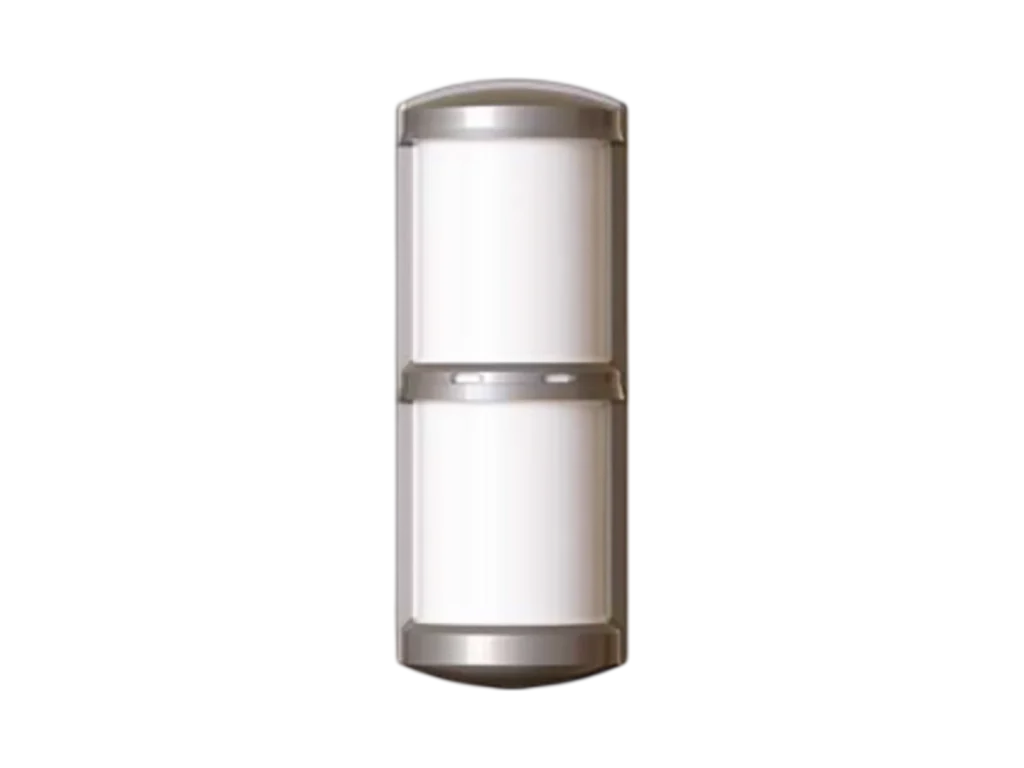

El DMX304 cubre 180° con cuatro PIR en dos pares independientes, uno arriba y otro abajo, y da alarma solo cuando los dos de un mismo par detectan. Suma microonda y antimasking, tiene gabinete IP65, mide 252 × 96 × 104 mm y pesa 720 g. Lo que conviene revisar antes de poner un detector a la intemperie está en nuestra guía de detección en exterior.
Comparativa de detectores de movimiento cableados
| Modelo | Tipo | Cobertura | Altura de montaje |
|---|---|---|---|
| DPS300 | PIR de pared | 15 m | 1.8 a 3.1 m |
| DPS320 | PIR de cuatro elementos (quad) | 15 m | 1.8 a 3.1 m |
| DPP310 | PIR tolerante a mascotas de hasta 35 kg | 15 m | 2.0 a 2.2 m |
| DPM310 | PIR digital con antimasking | 15 m | 1.8 a 3.1 m |
| DMD320 | Doble tecnología con antimasking | 15 m | 1.8 a 3.1 m |
| DKD320 | Doble tecnología con anti-cloak | 15 m | 1.8 a 3.1 m |
| DPA550 | PIR de pared | 14 × 14 m, 90° | 2.2 m |
| DPQ360 | PIR quad de techo | 360° | 2.4 a 4 m |
| DMD360 | Doble tecnología de techo con antimasking | 360° | 2.4 a 4 m |
| DMX302 | Exterior, dos PIR con doble tecnología y antimasking | 2 a 12 m, 90° | 1.8 a 2 m |
| DMX304 | Exterior, cuatro PIR con doble tecnología y antimasking | 2 a 12 m, 180° | 1.2 a 1.4 m |
PIR, quad, doble tecnología y antimasking
PIR
El PIR detecta el cambio de calor que produce una persona al moverse.
Quad
El quad usa un sensor piroeléctrico de cuatro elementos en lugar de dos.
Doble tecnología
Suma una microonda de 24 GHz al infrarrojo, y el detector solo reporta cuando las dos detectan, lo que filtra fuentes de calor que no son una persona.
Antimasking y anti-cloak
El antimasking avisa cuando alguien tapa o pinta el detector para dejarlo ciego sin que el sistema lo note. El DKD320 agrega la función anti-cloak, pensada para detectar a quien intenta ocultar su calor corporal para pasar frente al infrarrojo sin ser visto.
Contactos, impacto y humo cableados
Protección desde la apertura y contra golpes: contacto magnético para puertas y ventanas, sensores de impacto y detector de humo, todos cableados a las zonas del panel.
- Contacto para puerta y ventana
- Impacto y perforación
- Humo fotoeléctrico
Modelos: MS-24ST · VB-3 · DSK300 · TFO-480
Detalles técnicos

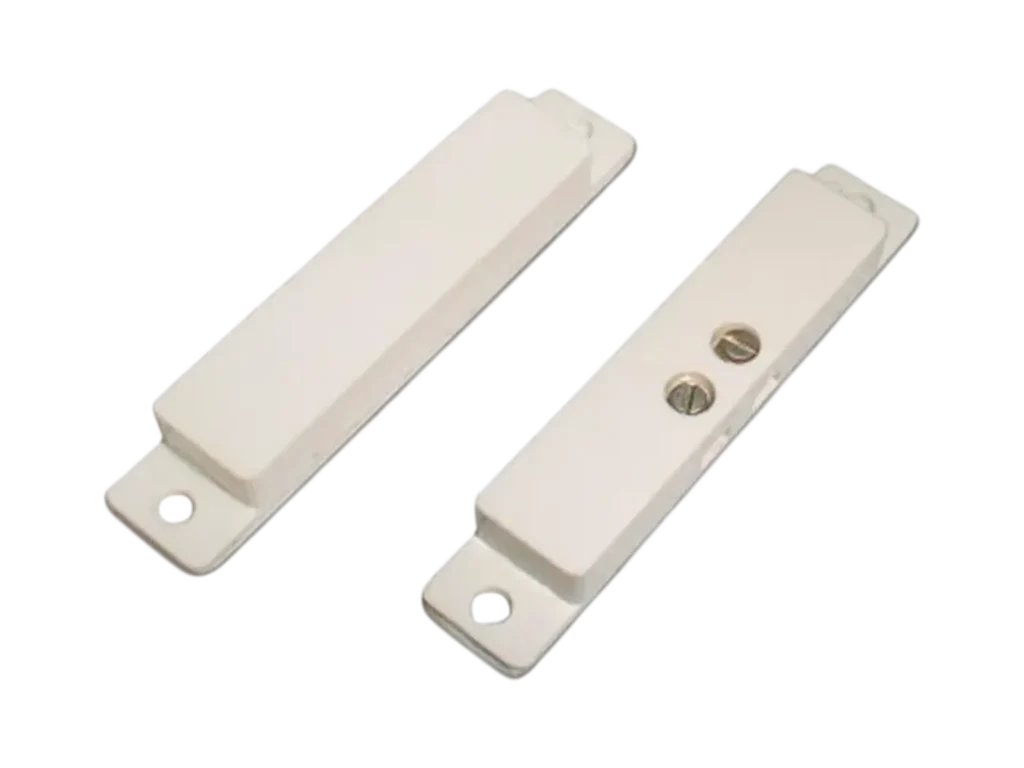

El MS-24ST es un contacto magnético de superficie con tornillos, recomendado para puertas y ventanas de madera. Trabaja con una separación de 20 a 25 mm, tiene salida NC y NA, soporta 100 V a 0.5 A, mide 44 × 10 × 7 mm y viene en blanco o en café.
Contra golpes y perforaciones están el sensor de impacto VB-3, con sensibilidad ajustable de 0.5 a 50 ms, y el detector de impacto DSK300. El TFO-480 es un detector fotoeléctrico de humo cableado, que se monta con su base TFB-180RL.
Detectores inalámbricos de una vía: 143 y 187
El número indica la frecuencia: 143 trabaja en 433.92 MHz y 187 en 868.95 MHz, y todos los equipos de un sistema van en la misma.
- 433.92 o 868.95 MHz
- Supervisión cada 15 min
- Hasta 500 m en espacio abierto
- Cifrado AES de 128 bits
En FORCE se reciben con el receptor WRF143 o WRF187, conectado al bus del panel, que se describe en expansores, sirenas y accesorios. VISION trae el receptor integrado y admite todos los periféricos inalámbricos de PIMA.
Detalles técnicos
Usan la tecnología FastLink de PIMA, con cifrado AES de 128 bits, mandan al panel un reporte de supervisión cada 15 minutos con el estado del tamper y de la batería, y tienen un alcance de radio de 500 metros en espacio abierto, que las paredes y los metales reducen.
Modelos inalámbricos de una vía
| Modelo | Qué detecta | Datos clave | Batería |
|---|---|---|---|

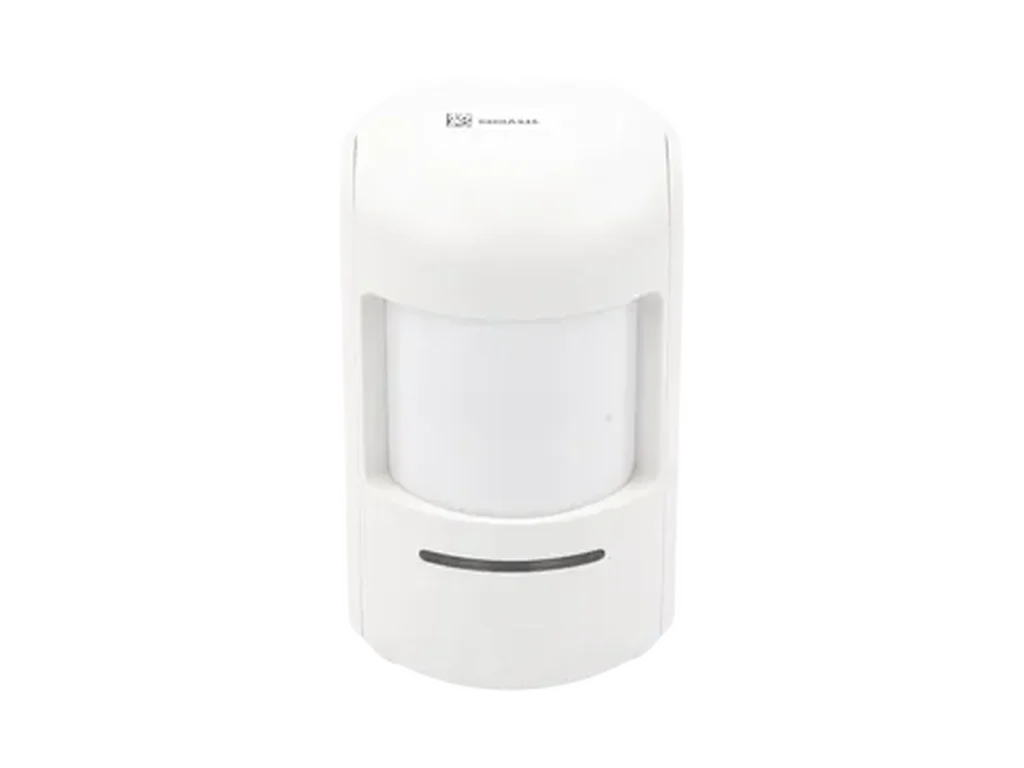

| DPP143 / DPP187 | Movimiento, tolerante a mascotas de hasta 25 kg | 12 m, 90°, conteo de pulsos ajustable | CR123A, hasta 5 años |
| DPC143 / DPC187 | Movimiento tipo cortina para puertas, ventanas y muros de vidrio | 8 m, 5°, 1 m de ancho | CR123A |
| DCM143 / DCM187 | Apertura de puertas y ventanas, más una entrada cableada NC o EOL como zona aparte | Transmisor de 8.5 × 3.5 × 1.4 cm | 2 AAA, hasta 3 años |
| DFL143 / DFL187 | Agua y líquidos a base de agua | Transmisor en alto y sensor en el punto de fuga | 2 AAA, hasta 3 años |
| DSH143 / DSH187 | Humo y calor | Sirena propia de 85 dB a 3 m | CR123A, hasta 5 años |
| DGS143 / DGS187 | Gas LP (propano) | Revisa cada 10 s y suena a 85 dB a 3 m | Adaptador de 100 a 240 V, CR123A de respaldo |
| UTX143 / UTX187 | Cualquier dispositivo de contacto NC, como un contacto o un PIR cableado | Reporta como zona propia | 2 AAA, hasta 3 años |
Línea inalámbrica de dos vías: 743
En la línea 743 el panel le responde a cada equipo. Trabaja en 433.92 MHz y algunos modelos tienen versión 786 para 868 MHz.
- Dos vías
- 433.92 MHz
- Versión 786 para 868 MHz
- Interior y exterior
En FORCE se recibe con el receptor WRF743, que es distinto del WRF143, así que antes de pedir un detector conviene confirmar qué receptor está instalado.
Modelos de interior y exterior
Para interior, la familia tiene:
- DPS743: PIR de 10 m y 90°
- DPP743: PIR tolerante a mascotas de hasta 25 kg, con 8 m y 90°
- DPC743: cortina de hasta 6 m con soporte integrado a 90°, que se monta de cualquier lado de la ventana
- DCM743: contacto magnético con entrada universal o para persiana
- DSK743: detector combinado de impacto y contacto
- GBR743: detector acústico de rotura de vidrio
- DSH743: detector de humo y calor
- DFL743: detector de inundación
Para exterior está la cortina de doble tecnología DCD743, que combina PIR, microonda en banda K y sensor de luz, con antimasking por infrarrojo activo. Tiene grado IP65, trabaja de -20 a +50 °C, usa una batería CR123A con duración de hasta 2 años, mide 124 × 35 × 42 mm y trae entrada auxiliar de contacto seco. Según su ficha, también la recibe VISION con su receptor integrado.
El DPD743 es un detector exterior de doble tecnología con antimasking por infrarrojo activo, alimentado por batería, y para montarlo existe el soporte giratorio BRS180 de 180°.
Cómo elegir
Casa con mascotas
El punto de partida es un PIR tolerante a mascotas.
Modelos: DPP310, DPP143 / DPP187, DPP743
Comercio y bodega
Donde el riesgo de sabotaje es mayor, pesan más el antimasking y la doble tecnología.
Modelos: DPM310, DMD320, DKD320, DMD360
Puertas y ventanas
Se protegen desde la apertura, con contactos magnéticos o con cortinas, para que el sistema avise antes de que alguien esté adentro.
Modelos: MS-24ST, DCM143 / DCM187, DPC143 / DPC187, DCM743, DPC743
Exterior
Sol, lluvia, viento y animales piden doble tecnología y un buen filtro de falsas alarmas en la zona del panel. Más en la guía de detección en exterior.
Modelos: DMX302, DMX304, DCD743, DPD743
Los cableados van a las zonas de los paneles FORCE y los inalámbricos trabajan con FORCE y con VISION.
