Comunicación y reporte en sistemas PIMA
Los sistemas PIMA reportan hasta a tres centrales de monitoreo y avisan directo al usuario. Cada camino de comunicación se arma con lo que trae el panel de fábrica y con los módulos que se le agregan, y definirlo desde el principio evita que el sistema se quede sin salida cuando falla el internet o la línea.
Qué trae cada panel Celular Ethernet y WiFi Línea telefónica Radio A quién avisa
Qué trae cada panel
| Panel | Ethernet | Línea telefónica | Celular | WiFi | Radio de largo alcance |
|---|---|---|---|---|---|
| FORCE | Integrado | Integrada | Módulo | Módulo WFM500 | Transmisor VHF o UHF |
| FORCE Lite | Integrado | No | Módulo | Módulo WFM500 | Transmisor VHF o UHF |
| FORCE 32 | Solo para programación | Integrada | Módulo | No | Transmisor VHF o UHF |
| FORCE 32C | Integrado | Integrada | Módulo | Módulo WFM500 | Transmisor VHF o UHF |
| FORCE 16 | Integrado | No | Módulo | Módulo WFM500 | Transmisor VHF o UHF |
| VISION | Integrado | Módulo VPT500 | Módulo CLV422 | Módulo VWM500 | No |
Todos se configuran con el mismo software, Force Manager. En el FORCE 32 el puerto de red sirve solo para programar; por eso, cuando el cliente quiere operar su alarma desde la aplicación, el modelo de 32 zonas es el 32C.
Módulos celulares
El módulo celular se monta sobre la placa del panel y llega con su antena, con 2 m de cable. Por celular el panel reporta por datos o por el canal de voz, y manda mensajes de texto a los contactos del sistema.
- 4G LTE y 3G
- Doble SIM
- 30 a 200 mA
- 9 × 7 × 2.5 cm
Modelos: CLM422 · CLM302 · CLV422 para VISION
Detalles técnicos

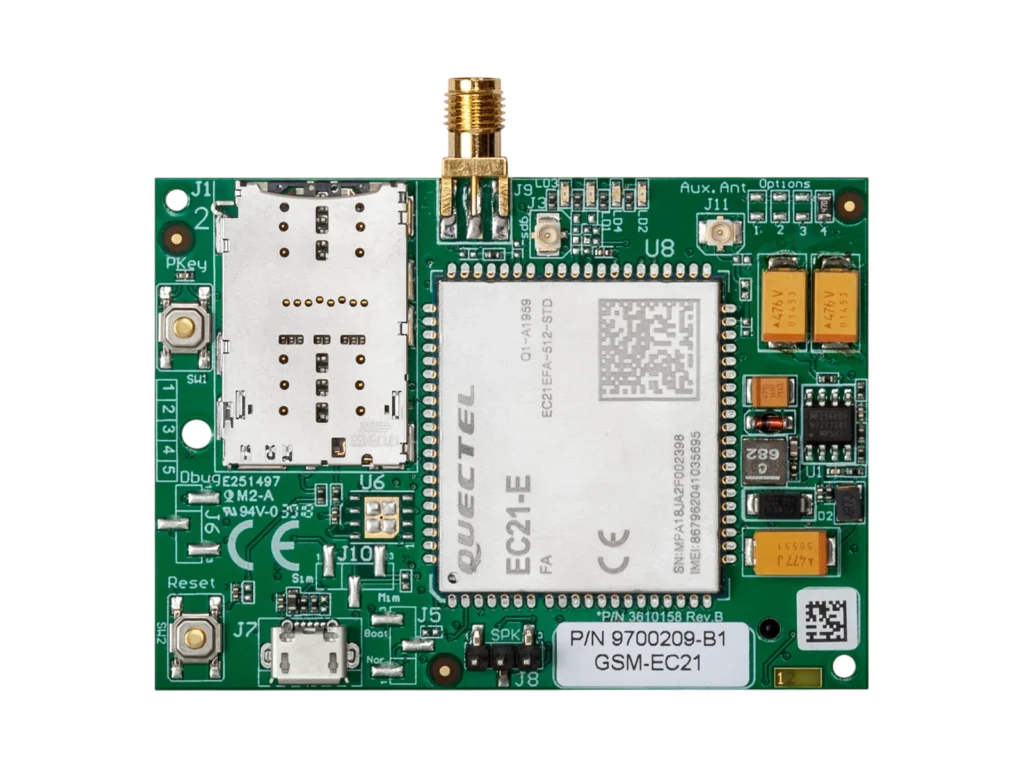

El CLM422 es 4G LTE de categoría 1, en versión para América Latina, con doble SIM nano: principal y respaldo, que se definen desde el panel. También trabaja en redes 3G y 2G. El CLM302 es 3G de doble SIM y cuenta con homologación de IFETEL para México. Los dos consumen de 30 a 200 mA, miden 9 × 7 × 2.5 cm y trabajan con los paneles FORCE a partir de la versión 1.2. Las tarjetas SIM no vienen incluidas.
Para sitios con poca señal hay una antena externa para 2G, 3G y 4G, con 50 cm de cable. VISION usa su propio módulo, el CLV422, también 4G de doble SIM y con antena incluida.
Ethernet y WiFi
La red es el camino base en casi toda la línea. FORCE, FORCE Lite, 32C, 16 y VISION traen Ethernet integrado, y por ahí se conectan a la central y al software de programación.
- Ethernet integrado
- Cifrado AES de 128 bits
- WiFi de 2.4 GHz
- WPA y WPA2
Modelos: WFM500 · VWM500 · SAT400
Detalles técnicos
Por la red el software de programación también actualiza el firmware a distancia. Las comunicaciones IP van cifradas con AES de 128 bits.

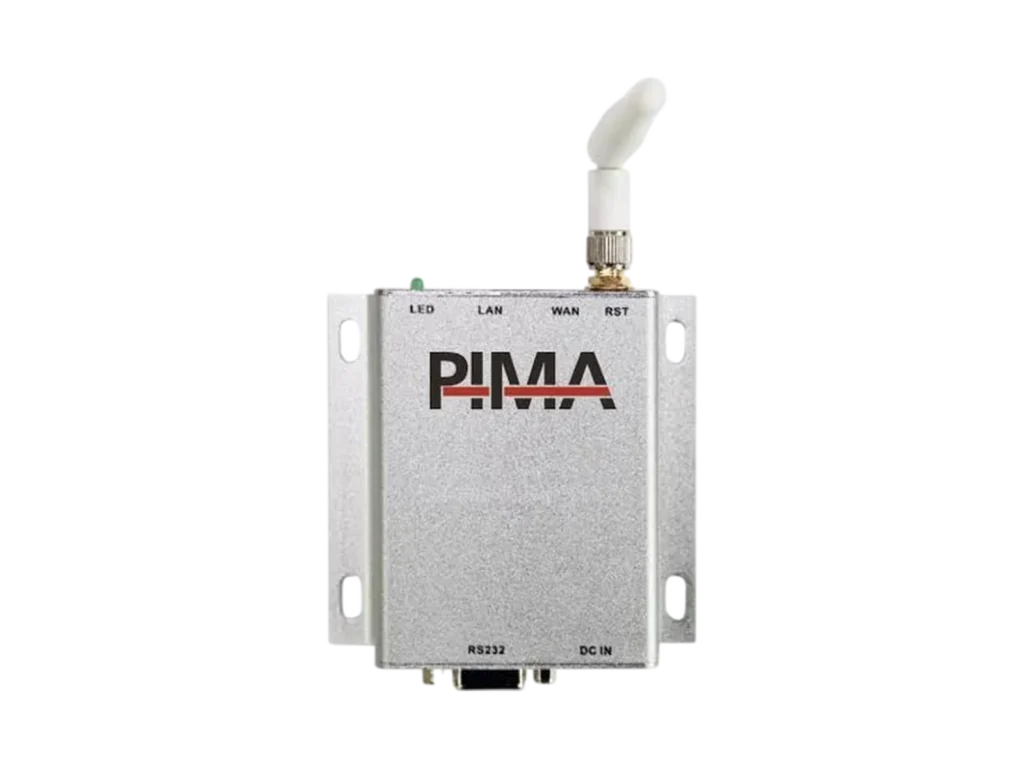

Cuando no hay cable de red hasta el panel, el WFM500 conecta FORCE a una red WiFi de 2.4 GHz y trabaja como puente entre el puerto Ethernet del panel y la red inalámbrica, con seguridad WPA y WPA2. En VISION ese papel lo cumple el VWM500.
Para instalaciones con paneles Hunter o de otras marcas existe el SAT400, un convertidor que pasa a red la comunicación telefónica y las entradas del panel. Es una salida práctica para modernizar el reporte de un sistema instalado sin cambiar el panel. Quien atiende equipos de esa generación encuentra más contexto en de Hunter y Captain a FORCE.
Línea telefónica
FORCE, FORCE 32 y FORCE 32C traen comunicador telefónico integrado, con conexión en bloque de terminales y entrada y salida de línea para los teléfonos del inmueble.
- Integrada en FORCE, 32 y 32C
- VPT500 para VISION
- Avisos de voz con VOX500
Modelos: VPT500 · VOX500
Detalles técnicos

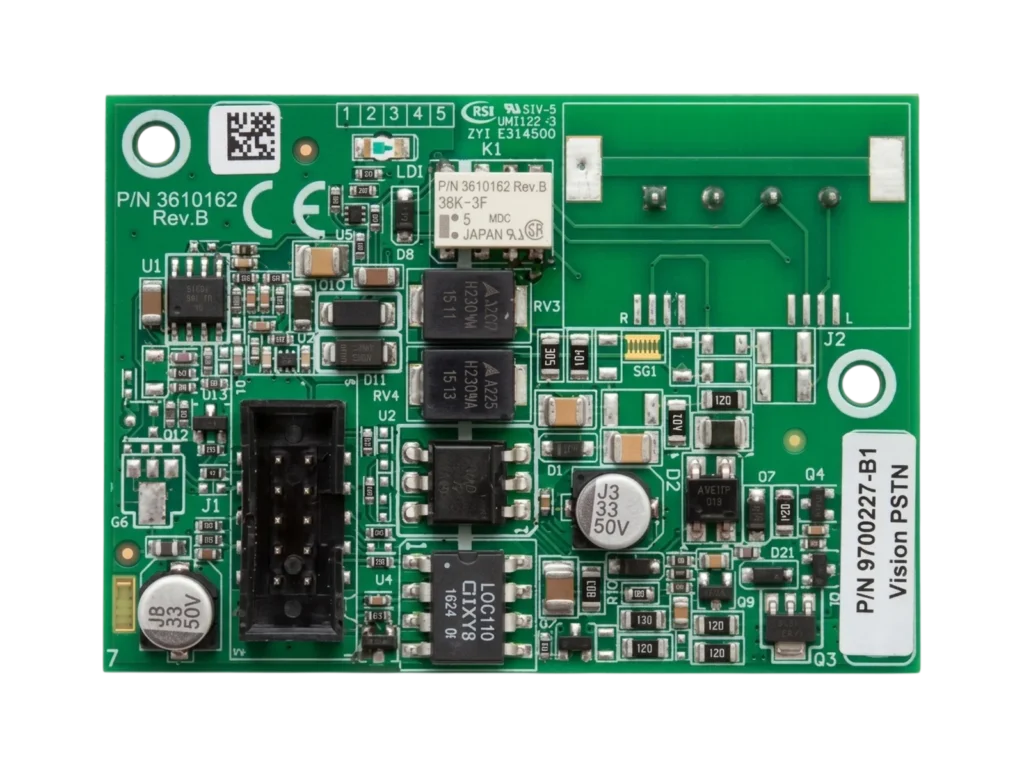

FORCE Lite y FORCE 16 están pensados para instalaciones donde la línea telefónica no se requiere. VISION suma línea telefónica con el módulo VPT500, que marca por tonos y detecta fallas de voltaje y de tono en la línea.
Para avisos de voz por la línea está el módulo VOX500, que guarda dos mensajes de 20 segundos cada uno y los envía al usuario según el tipo de alarma, en FORCE y en VISION.
Radio de largo alcance
El radio es el camino que usan las centrales que no quieren depender del internet ni de la línea telefónica de sus clientes.
- VHF de 5 W
- UHF de 2 W
- Evento en 1 a 1.5 s
- Dos frecuencias
Modelos: TRV-100DP L y H · TRU-100DP L, M y H
Detalles técnicos

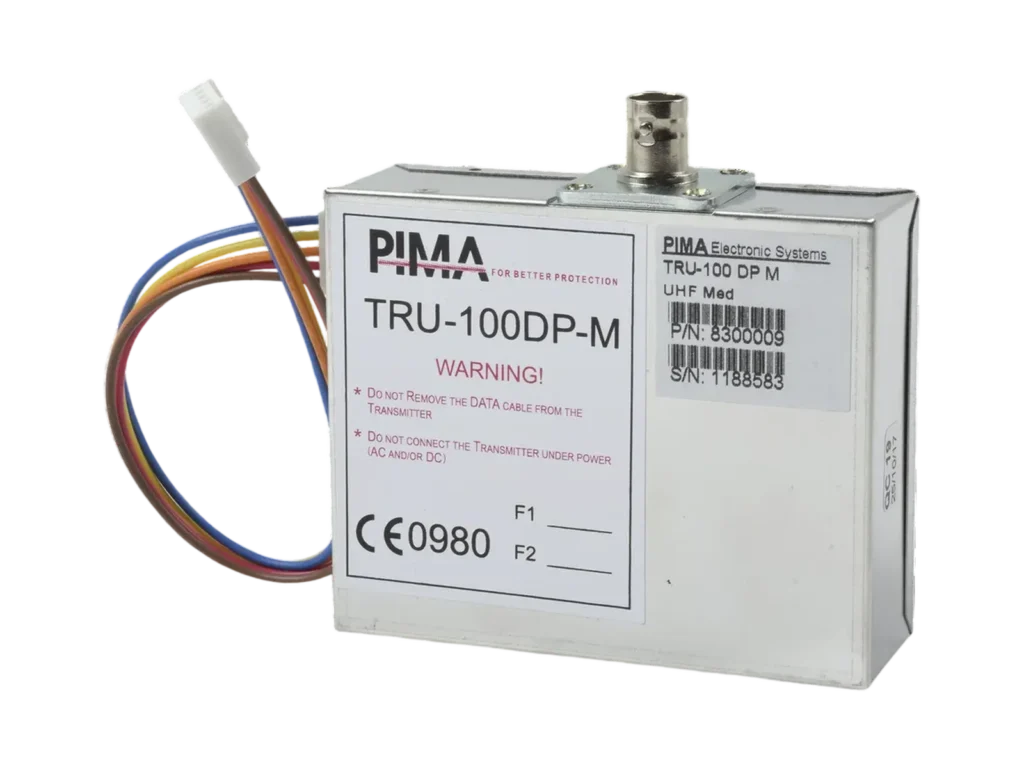

PIMA fabrica transmisores en VHF y en UHF que envían el evento en 1 a 1.5 segundos y pueden trabajar en dos frecuencias dentro del mismo rango. Las frecuencias se programan con la aplicación COMAX.
Trabajan de 9 a 14 Vcc, consumen 10 mA en espera y 1.5 A al transmitir, y miden 8.5 × 7 × 2.5 cm sin antena. Se complementan con antena VHF o UHF (la UHF mide 166 mm, con conector BNC y 1.7 dB de ganancia) y con bases reflectoras, incluida una externa con 3 m de cable RG-58. Del lado de la central, esos reportes los recibe el equipo de centrales de monitoreo.
Transmisores de radio PIMA
| Modelo | Banda | Rango de frecuencia | Potencia |
|---|---|---|---|
| TRV-100DP L | VHF | 136 a 156 MHz | 5 W |
| TRV-100DP H | VHF | 154 a 174 MHz | 5 W |
| TRU-100DP L | UHF | 400 a 435 MHz | 2 W |
| TRU-100DP M | UHF | 435 a 470 MHz | 2 W |
| TRU-100DP H | UHF | 470 a 500 MHz | 2 W |
A quién avisa el sistema
Centrales de monitoreo
Cada panel reporta hasta a tres centrales de monitoreo, en Contact ID, SIA, PID o NPAF según lo que maneje la central, y con rutas de respaldo si la principal falla. Los detalles de cada protocolo y los parámetros que más se atoran están en nuestra guía de reporte a central de monitoreo.
Usuario y contactos
Además, el panel avisa directo a sus contactos: hasta 32 en FORCE y hasta 16 en FORCE Lite, 32, 32C, 16 y VISION.
