Equipo PIMA para centrales de monitoreo
PIMA también fabrica el lado que recibe: receptoras para línea telefónica, radio de largo alcance e IP, repetidores para redes de radio y software para operar los sistemas a distancia. Para una central con clientes que ya tienen paneles PIMA, o que arma su propia red de radio, es equipo diseñado para trabajar con la misma familia de productos.
SENTRY SENTINEL y PimaGuard Repetidor SAR-100 Receptor IP Alarm Controller Red de radio

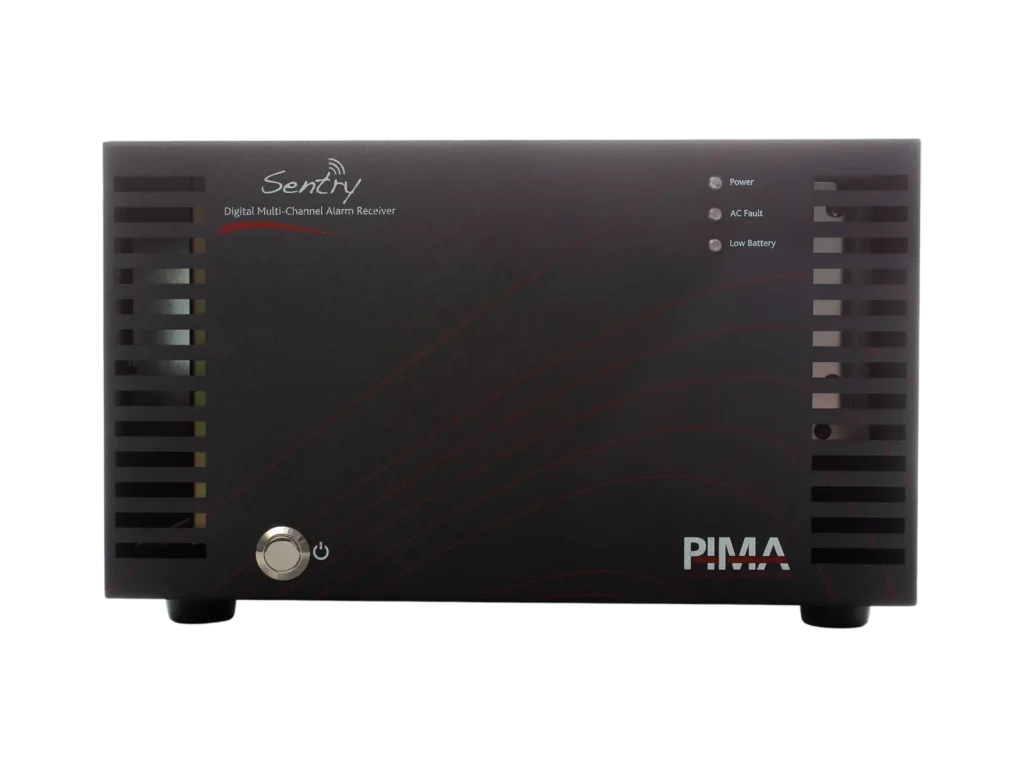

SENTRY, receptora y decodificadora
El SENTRY es una receptora autónoma en gabinete metálico que recibe al mismo tiempo por cuatro líneas telefónicas, dos canales de radio de largo alcance y enlace IP, con licencia independiente por canal de entrada.
- 4 líneas telefónicas
- 2 canales de radio
- Enlace IP
- 200 reportes en memoria
Modelos: SENTRY con o sin SENTINEL
Detalles técnicos
Está pensado para centrales de monitoreo, comunidades, campus, complejos industriales y servicios de asistencia médica.
Se integra con el software de la central por Ethernet o por puerto serial RS-232, con protocolos como Ademco 685, FBI y Sur-Gard. Si el software de la central se cae, guarda hasta 200 reportes en memoria. Se alimenta de 110 a 240 V CA, con respaldo de batería de plomo-ácido de 12 V de hasta 7 Ah, y se ofrece con o sin la tarjeta SENTINEL instalada.

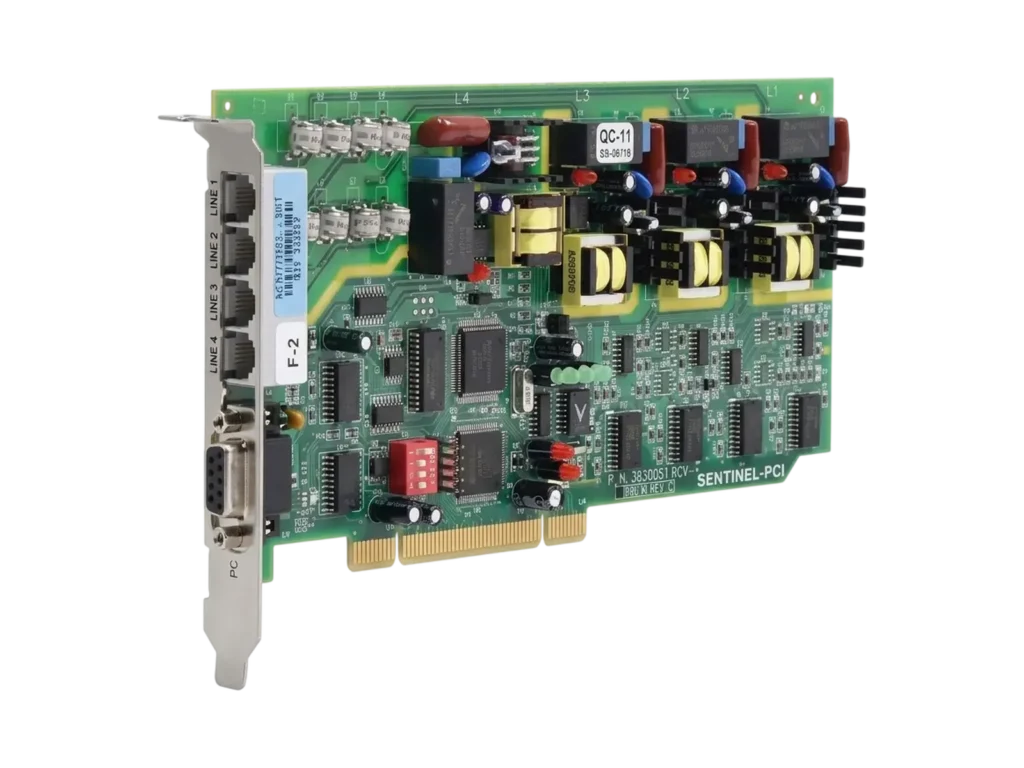

Tarjeta SENTINEL y licencias PimaGuard
La SENTINEL es la tarjeta receptora que lleva el SENTRY y que también se instala en una computadora. Cada tarjeta maneja cuatro líneas telefónicas y dos receptores de radio.
- Hasta 4 tarjetas por PC
- 16 líneas y 8 radios
- Contact ID, SIA y PID
- Prueba automática de líneas
Modelos: SENTINEL · PimaGuard · Junior 500 · Junior 250
Detalles técnicos
En una misma PC caben hasta cuatro tarjetas, para llegar a 16 líneas y 8 canales de radio. Soporta los formatos más usados, como Contact ID, SIA y PID, además de los formatos propios de PIMA, y prueba de forma automática las líneas y los canales de radio para avisar cualquier falla.
Las tarjetas trabajan con el controlador PimaGuard, que permite ampliar entradas y formatos sin cambiar de hardware. Las licencias se toman por canal, primera línea telefónica o primer canal de radio, en tres niveles: usuarios ilimitados, 500 usuarios (Junior 500) y 250 usuarios (Junior 250). Las centrales que todavía operan con Mcard DOS tienen actualización a PimaGuard.

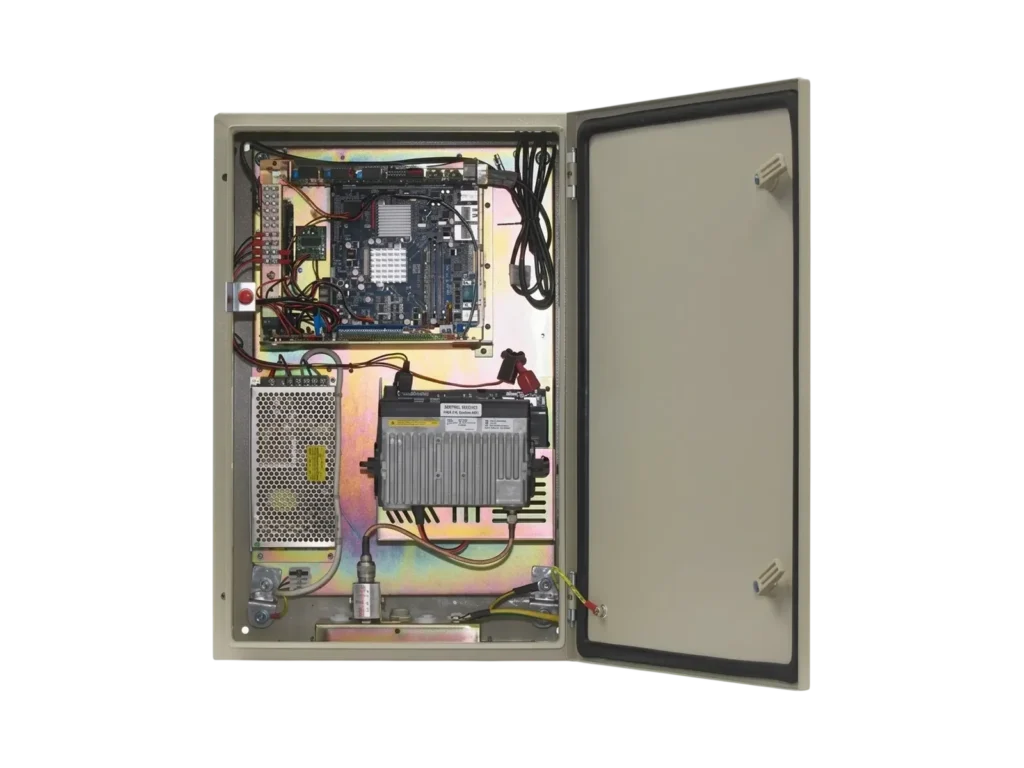

Repetidor SAR-100
El SAR-100 sirve para redes de radio que tienen que llegar más lejos de lo que alcanza un solo enlace. Recibe los eventos de radio de los paneles y los retransmite a la central por radio, por línea telefónica o por IP.
- Radio, línea o IP
- Bidireccional
- Batería de 20 Ah
- Estrella o serie
Modelos: SAR-100
Detalles técnicos
Es un repetidor independiente basado en la tarjeta SENTINEL. Su comunicación con la central es bidireccional, con confirmación de cada evento, lo que reduce el tiempo al aire. Trabaja en topologías de estrella, en serie o combinadas, y admite enlace principal y de respaldo.
Viene en gabinete robusto a prueba de agua con batería de 20 Ah, tiene dos entradas de zona y tamper, e incluye un canal de radio. El transceptor se adquiere por separado.
Alarm Controller
El Alarm Controller es una aplicación para Windows que recibe los eventos de los sistemas y además permite operarlos: armar, desarmar, activar salidas, como la apertura de una puerta, y detener la sirena.
- Windows 7 y posteriores
- IP, Ethernet o celular
- Cifrado AES de 128 bits
- FORCE y VISION
Modelos: Licencias de 10, 50, 200 o 400 sistemas
Detalles técnicos
Muestra si cada sistema está armado o desarmado, marca la hora de cada evento y hace sonar un tono con cada alarma. Se comunica por IP, por Ethernet o red celular, con cifrado AES de 128 bits, y trabaja con FORCE y VISION en Windows 7 y posteriores.
Se licencia por número de sistemas, 10, 50, 200 o 400, con soporte y servicio anual a partir del segundo año. Está pensado para centrales que monitorean y controlan inmuebles como infraestructura urbana, bancos o compañías celulares, y para la caseta de vigilancia de un campus con varios sistemas.
Receptor IP
Para los paneles que reportan por internet, PIMA ofrece un software receptor de alarmas sobre IP, con conexión segura por LAN, WAN y TCP/IP. En el panel se capturan hasta dos direcciones IP o URL de la central con su puerto y el intervalo de supervisión, que es lo que permite detectar a un cliente que dejó de reportar. Los parámetros completos están en la guía de reporte a central de monitoreo.
Antes de montar una red de radio
La cobertura de un enlace de radio depende de la ubicación de la estación, de cerros y hondonadas, de las antenas de microondas, radio y televisión cercanas, de la altura y el campo de vista de la torre, y de la línea de vista de los repetidores. La recomendación de PIMA es que el radio base, la antena externa, la torre y la tierra física los instale y ajuste una empresa local especializada en radiofrecuencia, con revisiones periódicas. Los transmisores que van en los paneles están en comunicación y reporte.
